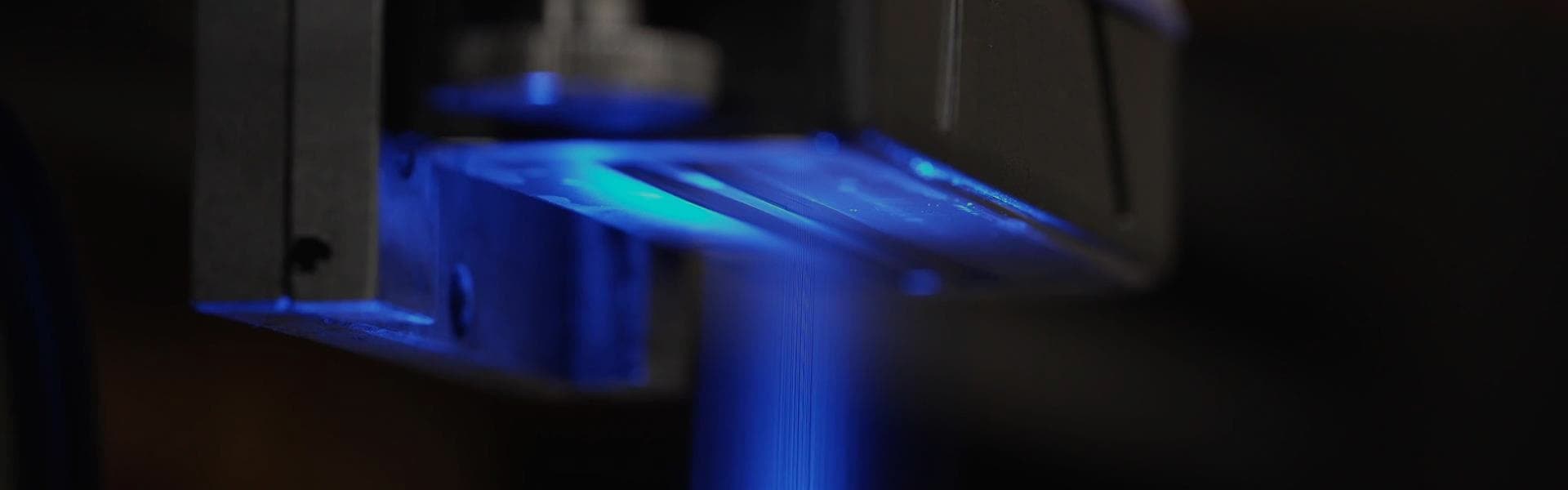

喷墨打印是一种将功能性材料涂覆在基板上的增材制造技术，适合多种应用。这些功能性材料可能具有介电性、导电性、粘附性或具有特定的机械、光学或化学特性。打印设备根据数字文件中的数据将材料以皮升大小的墨滴打印在基板上。凭借出色的墨滴定位和精准的墨滴量，功能性喷墨打印非常适合用于印刷电子、显示器、OLED、传感器、PCB、半导体组件、化学刻蚀、光伏、生命科学和光学等领域。喷墨打印能打印低至20微米的细微特征，可代替光刻、丝网印刷、喷涂和点胶等技术。在喷墨打印工艺中，基板与喷墨头之间的典型距离小于1 mm，因此它还是一种非接触式沉积技术。
始于2016年，当时一群企业家联合创建了一家意为部件和应用材料的供应公司。在接下来的8年里，这个初创企业转型为一个科技行业的领导者。供应公司的员工、他们的研发精神以及他们创造的系统产品或设备为半导体行业奠定了基石。
在当今对半导体领域的创新需求从未如此强烈的时代，应用材料公司正助力半导体器件在功率、性能、面积、成本和上市时间（即：PPACt™）的持续提升。我们产品组合的广度，包括我们的集成材料解决方案，让我们能以创新的方式来整合不同技术，释放人工智能和其他技术变革所蕴含的潜能。
喷墨打印制程更加简单
喷墨打印方法主要是使用溶剂将材料 直接喷印在基板表面成形，多喷头连 接单次喷印宽度可调，喷印厚度可调。
材料利用率高
喷墨打印以喷头直接将打印材料直接列印在基 板上，材料利用率很高。按所需材料用量精准 喷印，节约材料损耗。且库存通用性高，大幅 度减少呆滞压力。
更容易生产大尺寸面板
喷墨打印技术更加的精准，用来处理 大尺寸面板的时候，更加具有优势。 尤其是8.5代及8.5代以上尺寸面板
更低生产成本
喷墨打印的制造成本会大大降低，以OLED 制程为例，原材料成本上就要节省90%左 右，预计每台OLED面板的生产成本会下降 30-50％。
自动化集成度高
自动上下料，自动打印，集成自动连续供墨， 自动CCD拍照，自动搬运，自动对位，自动 测量厚度，自动固化，自动检测墨滴大小， 自动补偿，图像自动转换，自动检测打印后 图像尺寸等。
针对已经开发完成的商业化应用领域，无论是从数字化喷墨打印系统集成还是到整机装备自动化的制造，或者是为国家重点院校/科研机构提供专业技术方案，我们为R&D/OEM提供全套成熟的解决方案，帮助您快速实现工业打印设备的商业化生产制造。
通过对喷墨打印技术的深刻理解，我们是开发功能性材料的R&D专家。喷墨技术推动永远是我们工作的核心，我们将通过您给我们分享的工艺参数，彻底实现对传统制程技术到喷墨打印技术的可替代方案，以充分利用您对喷涂印刷的最终理解或者生产标准。
